铁路车辆用防火性能交联橡胶电缆测试性能介绍

2018-05-25

铁路车辆用防火性能交联橡胶电缆

测试性能介绍


一、依据标准


EN 50264-2-1:2008 Railway applications-railway rolling stock power and control cables having special fire performance-part 2-1: Cables with cross linked elastomeric insulation-Single core cables

EN 50264-2-2:2008 Railway applications-Railway rolling stock power and control cables having special fire performance-part 2-2: Cables with cross linked elastomeric insulation-Multicore cables

TJCL 254-2013 铁道客车用电线电缆技术条件(V1.0)


二、常规检测项目

三、 试验参数及指标要求


01电压试验

样品长度20m,试验温度(20±5)℃,试验时间5min

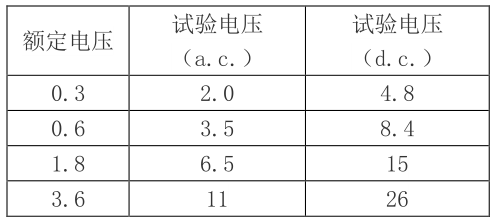

绝缘层试验电压

护套试验电压:3.0kV(a.c.),6.0kV(脉冲.),4.5kV(d.c.)


02介电强度

水温 (20±5)℃

浸水时间 1 小时


03直流稳压

水温 (85±5)℃

浸水时间及施加电压 (240±2)小时


04表面电阻

泄漏电流不应超出某个电流值(单位 mA) ,即不能超出电缆样品实测直径的一半(单位 mA)的数值。例如:直径为 10mm 的电缆,最大的泄漏电流不应超出 5mA。

电缆应可以承受 交流10kV 的电压而不会产生闪络现象。


05老化试验

绝缘和护套在下列条件下进行试验:

温度 (120±2)℃

处理时间 240小时


绝缘层和护套化合物最大变化率应为

抗张强度 ±30%

断裂伸长率 ±30%


06热延伸试验

温度 (200±3)℃                       最大伸率应为

加载时间 15 分钟                          加载时 100%

机械应力 20N/cm2                       卸载后 25%


07兼容性

下列条件下进行:                      最大变化率应为

 温度(100±2)℃                     抗张强度 ±30%

处理时间 168小时                      断裂伸长率 ±40%


08护套吸水性


水温 (70±2)℃

浸水时间 168小时

试验结束时,最大重量增加不能超过 15mg/cm2


09耐臭氧性


方法 A

密度(体积百分数) (250-300)×10-4

试验温度 (25±2)℃

试验时间 24 小时

试验要求 无裂纹


方法 B

密度(体积百分数) (250±50)×10-6

试验温度 (40±2)℃

试验时间 72小时

试验要求 无裂纹


10耐矿物油性

EI101,EI102,EM101,EM102 化合物处理:

油料类型 IRM 902

温度 (100±2)℃

时间 24 小时


EI103,EI104,EM103,EM104 化合物处理:

油料类型 IRM 902

温度 (100±2)℃

时间 24 小时


绝缘与护套化合物最大变化率为:

抗张强度 ±30%

断裂伸长率 ±40%


11耐燃油性


EI103,EI104,EM103,EM104 化合物处理:

油料类型 IRM 903

温度 (70±2)℃

时间 168 小时


绝缘与护套化合物最大变化率为:

抗张强度 ±30%

断裂伸长率 ±40%


12耐酸碱性


EI101-EI104、EM101-EM104化合物处理:

酸性种类 N-草酸溶液

碱性种类 N-氢氧化钠溶液

温度 (23±2)℃

时间 168 小时


绝缘与护套化合物最大变化率为:

抗张强度最大变化率 ±30%

断裂伸长率 100%


13低温弯曲试验(电缆外径≤12.5mm)

a) EI101、EI103,EM101、EM103 化合物在(-25±2)℃时进行试验。

b) EI102、EI104、EI105,EM102、EM104化合物在(-40±2)℃时进行试验。

试验结束时,绝缘或护套不应出现裂纹。


14低温拉伸试验(电缆外径>2.5mm)

a) EI101、EI103,EM101、EM103 化合物在(-25±2)℃时进行试验。

b) EI102、EI104、EI105,EM102、EM104 化合物在(-40±2)℃时进行试验。

所有化合物最小的断裂伸长率应为 30%。


15低温冲击试验

EI102、EI104、EI105,EM102、EM104 化合物应按照 EN 50305 中5.1 的规定在(-25±2)℃时进行试验。

试验结束时,护套或者绝缘外部应无裂纹。


联系方式

徐学敏

13916618438


欢迎感兴趣厂家前来咨询、测试~
